歡迎您光臨溫州市華海密封件有限公司官網!

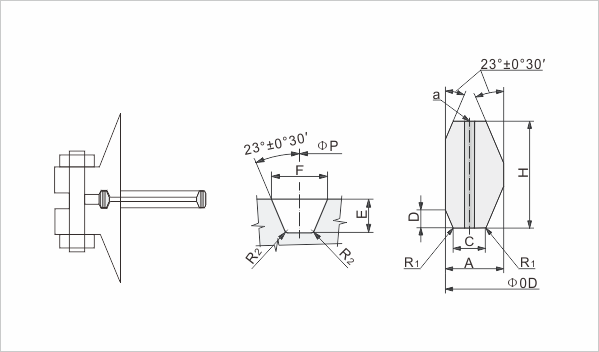

八角墊RX系列剖視圖

八角墊RX系列剖視圖


RX型墊片
RX型RTJ環墊圈制造符合API 6A和ASME B16.20標準,適合API 6 B和ASME / ANSI B16.5法蘭。
RX型是一個壓力能量適應的標準R型墊圈。RX型的設計以適應同一個標準的R槽設計,使得接合互換。修改后的設計使用壓力能量影響,提高了系統內部壓力,增加密封的效率。
壓力:2000 - 5000 PSI

公差:(mm)
A *(環的寬度)
+ 0.20,-0.000
h(環的高度)
+ 0.20,-0.000
外徑(外徑)
+ 0.5,-0.000
23 *(角)
1/2°
*寬度公差為0.008英寸。
“A”和高度“H”是允許的,只要寬度或高度的變化在整個圓周上不超過0.004英寸。

注 1:

壓力通道孔說明在環式接頭截面保證均衡的壓力可能會被困在槽,它是在環rx82通過rx91只??椎闹行木€應位于“C”(寬平)的中點??字睆綉獮锳。

<td width="71" style="border-color: rg

      環號

      PRESSLURE ALASSES, API 6B

      中心徑

      P

      外直徑

      0D

      環寬

      A

      環高

      H

      重量

      Ibs.

      720-960and

      2000[Note(1)]

      2900[Note(1)]

      3000

      5000

      Rx20

      1 12

      -

      1 12

      1 12

      68.26

      76.20

      8.73

      19.05

      0.527

      Rx23

      2

      -

      -

      -

      82.55

      93.27

      11.91

      25.40

      1.15

      Rx24

      -

      -

      2

      2

      95.25

      105.97

      11.91

      25.40

      1.33

      Rx25

      -

      -

      -

      3 18

      101.60

      109.54

      8.73

      19.05

      1.42

      Rx26

      2 12

      -

      -

      -

      101.60

      111.92

      11.91

      25.40

      1.50

      Rx27

      -

      -

      2 12

      2 12

      107.95

      118.27

      11.91

      25.40

      1.73

      Rx31

      3

      -

      3

      -

      123.83

      134.54

      11.91

      25.40

      1.91

      Rx35

      -

      -

      -

      3

      136.53

      147.24

      11.91

      25.40

      2.09

      Rx37

      4

      -

      4

      -

      149.23

      159.94

      11.91

      25.40

      2.27

      Rx39

      -

      -

      -

      4

      161.93

      172.64

      11.91

      25.40

      2.54

      Rx41

      5

      -

      5

      -

      180.98

      191.69

      11.91

      25.40

      2.72

      Rx44

      -

      -

      -

      5

      193.68

      204.39

      11.91

      25.40

      2.96

      Rx45

      6

      -

      6

      -

      211.14

      281.85

      11.91

      25.40

      3.66

      Rx46

      -

      -

      -

      6

      211.14

      222.25

      13.49

      28.58

      8.56

      Rx47

      -

      -

      -

      8(2)

      228.60

      245.27

      19.84

      41.28

      3.79

      Rx49

      8

      -

      8

      -

      269.88

      280.59

      11.91

      25.40

      5.36

      Rx50

      -

      -

      -

      8

      269.88

      283.37

      16.67

      31.75

      4.56

      Rx53

      10

      -

      10

      -

      323.85

      334.57

      11.91

      25.40

      6.45

      Rx54

      -

      -

      -

      10

      323.85

      337.34

      16.67

      31.75

      5.36

      Rx57

      12

      -

      12

      -

      381.00

      391.72

      11.91

      25.40

      26.40

      Rx63

      -

      -

      -

      14

      419.10

      441.72

      26.99

      50.80

      6.63

      Rx65

      16

      -

      -

      -

      469.90

      480.62

      11.91

      25.40

      9.39

      Rx66

      -

      -

      16

      -

      469.90

      483.39

      16.67

      31.75

      7.52

      Rx69

      18

      -

      -

      -

      533.40

      544.12

      11.91

      25.40

      20.14

      Rx70

      -

      -

      18

      -

      533.40

      550.07

      19.84

      41.28

      11.63

      Rx73

      20

      -

      -

      -

      584.20

      596.11

      13.49

      31.75

      22.10

      Rx74

      -

      -

      20

      -

      584.20

      600.87

      19.84

      41.28

      0.790

      Rx82

      -

      1

      -

      -

      57.15

      67.87

      11.91

      25.40

      0.880

      Rx84

      -

      1 12

      -

      -

      63.50

      74.22

      11.91

      25.40

      0.880

      R
